一、 概述：

该装置通过检测实际运行的输送机胶带的跑偏状态发出信号，同时开关自带地址编码器，可以将动作开关地址信息发送到综合保护仪上，并在综合保护仪上显示已动作开关的地址编号，实现胶带跑偏自动报警和停机功能及显示功能。该装置具有两级动作功能，一级动作用于报警，二级动作用于停机。所有零部件均应采用防腐处理,出线口和后盖采用妥当的封闭措施,以满足水冲洗而不影响使用效果的要求。

二、技术参数

　　其主要技术要求为：

　　工作环境温度：-20℃～+80℃

　　防护等级：IP65

　　触辊偏转角度：一级 α=20° 二级 β=35°　 极限 75o

　　作用力：20～60N

　　接点容量：AC 380V 5A

　　输出接点数：每级动作输出1组常开常闭。常开接点状态应为：胶带跑偏时，接点闭合。

　　电源电压：AC220V 50HZ

　　通讯接口:RS485

　　可靠性：开关无故障工作可达三年

　　绝缘电压：AC1000V试验1分钟

　　复位方式：自动复位

　　壳体：铝压铸件

　　检测误差：＜0.01%

　　防护等级：控制箱IP54，检测器IP66

　　继电器运行寿命：10万次

　　绝缘电压：AC1000V试验1分钟

　　整机消耗功率：15 W

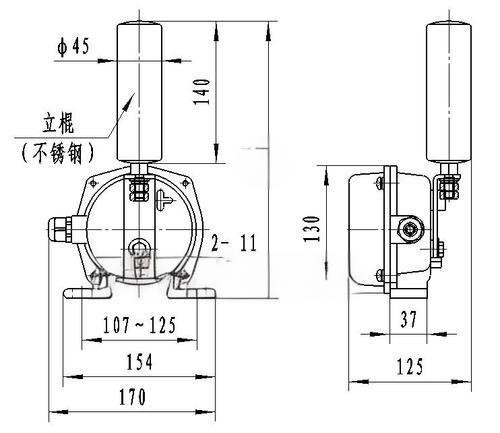

三、尺寸图
