ZHK-WDX系列微机直流绝缘选线装


产品概述
ZHK-WDX直流绝缘监测装置是我公司针对电力直流系统开发的绝缘状况及馈线开关状态在线监测设备,可实现直流系统母线对地电压、正(负)母线对地绝缘电阻和支路对地单边、双边、平衡、不平衡绝缘电阻测量,绝缘下降时,报警并将告警信息上传至上位机;开关状态检测、显示、报警、故障信息上传等功能;支持本地显示。本装置性能可靠,功能完善,人机界面友好,广泛应用于电力、石油、化工、铁路、煤炭等行业的发电厂和变电站。

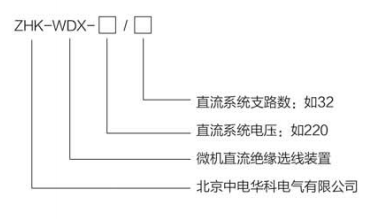

型号定义

产品特点
1、采用汉字液晶显示(支持中英文界而显示),操作简单,使用户能够在无需说明书的情况下熟练使用本装置。
2、各种报警信息汉字显示,故障直观,定位清晰,当前故障最多显示30条。 可存储200条历史故障,断电后历史故障不丢失。
3、故障发生时自动弹出故障界面,LCD屏幕点亮,机箱内置蜂呜器发出告警声音。告警门限可设置。
4、长时间无按键操作时,自动进入屏幕保护功能。
5.实时时钟显示,断电后时钟正常运行。
6.无需在直流系统中注入任何信号,因此对直流系统无任何影响。
7.本装置可软件选择RS485或RS232通讯接口,波特率、通讯参数可软件设定,井随机带多种种通讯规约可由软件选择)。

产品参数
1、电压等级: <DC500V
2、选线路数:≤1024路
3、通讯接口: RS232、RS485
4、工作电源: DC220士20%
5、继电器接点容量: DC220V/O.5A
6、装置功耗:≤20VA (接地选线时<50VA)
7、装置重量:≤8Kg

使用条件
1、环境温度: 0C~ 50C
2、湿度≤90%
3、大气压力: 80~ 100Kpa
4、运行地点无导电尘埃,没有腐蚀金属和破坏绝缘的气体或蒸汽。
5、在室内场合下使用。

订货须知
1、提供直流系统额定电压
2、直流系统支路数
3、需进行特殊数据通信时请提供通信规约
4、提供通讯接口方式RS232接口或RS485接口
5、如有特殊要求请书明。
