ZHK-WXJ系列微机蓄电池巡检仪


产品概述
       在电力、通信、金融、交通等行业中,蓄电池作为备用电源在直流系统中起着极其重要的作用。为保证系统的正常运行,蓄电池的使用寿命和安全可靠性是用户关注的焦点。
ZHK-WXJ系列蓄电池巡检仪是为满足UPS、EPS、 直流电源、通信电源等系统而设计的一款在线式蓄电池巡检仪。可完成对电池组电压、电池电流、单体电池电压、电池内阻、电池环境温度及电池放电计量等监测和告警功能。适用于对2V、6V、12V蓄电池进行在线监测。

       ZHK_WXJ蓄电池巡检仪自带24节电池巡检功能,每个测量端口均采用光藕进行隔离。

       另外,可通过扩展ZHK-DY电池巡检单元实现120节电池巡检功能。内置标准RS485通讯接口,实现上位机通讯功能。

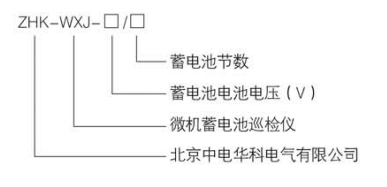

型号定义

产品功能
1、单体电池监测具有过压、欠压和差压报警功能,准确查找故障电池;
2、检测单体电池电压、电池组端电压和电流、电池环境温度和测量单体电池内阻;
3.电计量:记录放电电压、电流、放电容量和放电时间;
4、完善的故障报警功能;
5、开放式通讯协议设计,RS485串行通讯接口,支持1200BPS、2400BPS. 48008PS. 96008PS波特率,邐测、遥信功能,可方便的与电力自动化系统对接,实现电池系统自动巡检;
6、系统对故障信息提供继电器常开触点输出;
7、可按现 场实际情况设定巡检电池节数并接线,如18节时只需完成BATOO至BAT18接线,当超过24节电池需通过485通讯接口扩展电池巡检单元。

产品特点
1、可通过扩展电池巡检单元,实现120节单体电池电压采集功能:
2、最多可监测4组独立的蓄电池组:
3、配置灵活,操作简单;
4、每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行
5、通过液晶显示屏,实现人机界面可视化操作;
6、完善的告警处理及记录功能,可快速查询当前故障内容;
7、完善的远程通信功能,通过RS485接口实现“遥测”,“逼信”等功能。

产品参数
1、工作电压: DC80-320V/AC220V
2、单体电压测量精度:≤土0.3%
3、单体电压测量范围: 0.5V~16V
4、电池组电压测量精度:≤土0.5%
5、电池电流测量精度:≤土0.5%
6、电池温度测量精度:≤土1°C
7、连接端口:远程通讯接口RS485      1路      智能设备接口RS485     1路
                    单体电池采集路数        24路      电池温度采集               2路
                    电池电电流采集             2路      干节点输出                   1路
8、整机重量:≤1Kg

使用条件
1、环境温度: -15C~ 55C;
2、相对湿度:≤90%RH;
3、大气压力: 80~ 100Kpa;
4、海拔高度:≤2000m;
5、运行地点无导电尘埃,没有腐蚀金属和破坏绝缘的气体或蒸汽。
6、在室内场合下使用。
7、特殊环境,可按要求定制。

型号说明
ZHK-DY02适用于检测2V蓄电池;
ZHK -DY06适用于检测6V蓄电池;
ZHK-DY12适用于检测12V蓄 电池。

产品功能
1、每个电池巡检单元最多可检测24节单体电池电压;
2、通过RS485总线将检测到的单体电池信息传送到蓄电池巡检仪主机。

技术参数
1、电源电压: DC80~320V/AC220V
2、输入功率:≤10W
3、电池单体电压监测: 24节
4、单体电压测量范围: 0.5V~ 16V
5、单体电压测量精度:≤土0.3%
6、通讯端口: RS485
7、重量:≤1Kg

订货须知
电池组电压等级、电池组电流等级、单体电池电压。特殊的结构和测量等级请注明。
