ZHK-CK(G/T)系列风电光伏箱变智能测控装置


装置简介
ZHK-CK(G/T)箱变智能监控装置具备光伏箱变低压侧或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能,同时此装置还可融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信,实现光伏发电子系统所属智能设备通讯信息的集中和传输,并通过自愈式环形光纤以太网接入升压站综自系统,进而实现升压站对光伏发电单元或风电场的远程管理和自动化监控,满足光伏电站以及风电场全面智能化、“无人值班,少人值守”的运行管理方式。

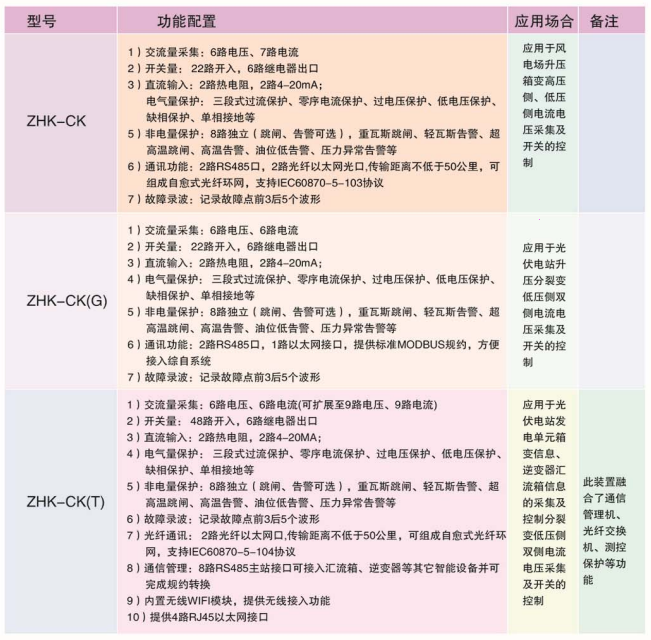

装置主要特点
1、加强型单元机箱按抗强振动、强干扰设计,特别适应于恶劣环境,适用于-40C ~ 70的宽温工作环境。
2、装置的集成电路全部采用工业品或军品,使得装置有很高的稳定性和可靠性。满足光伏电场关门运行的要求。
3、装置采集变压器低压侧两组各侧的三相电流、三相电压:频率、功率因数、有功功率、无功功率用于综自系统的遥测。
4、装置的设置基于电气量的保护功能,带复合电压闭锁的三段式电流保护、零序电流、过压、欠压、CT断线、PT断线等。
5、ZHK-CK(G)装置最大设置了48路开关量输入功能,可采集负荷开关位置、低压断路器位置信号,低压隔离
开关熔断器组位置信号,小空开位置信号,熔断器熔断信号,箱变门开关信号等普通开关量信号;也可实现
重瓦斯动作跳闸、轻瓦斯动作告警、SF6 气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护,同时提供8个可编程的备用非电量功能( 4路跳闸,4路告警),便于非电量扩展。
6、装置的所有保护功能均设置控制字,通过液晶输入密码的方式可方便的进行投退。
7、装置具有两路温度和两路电量( 0- 5V直流电压或4- -20mA电流)采集功能,可用于采集箱变相关温度等,并且设置温度超限告警功能,方便光伏电场综自系统的监视。
8、装置设置了6个开出,方便进行箱变的控制功能扩展。可对有电操功能的开关实现远程控分和控合操作。
9、装置采用图形液晶,全中文显示,菜单式人机交互,可实时显示各种运行状态及数据,信息详细直观,操作、调
试便捷。
10、大容量的信息记录:可保存16条最近发生的历史报告,可带动作参数,掉电保持。
11、装置结构按箱变开关柜要求设计,尺寸较小,安装方式简单,配线方便。
12、融合通信管理机、光纤交换机、和完善的测控保护功能于-体, 可以降低光伏电站测控通信类设备三分之二的投殉资成本。
13、提供2路以太网口、2路光纤以太网口和8路RS485接口,保证了在长距离和恶劣条件下通信的可靠性;内置丰富
的通讯协议库,良好的第三方系统和设备协议支持,通信规约支持IEC60870-5- 103/104、IEC61850和Modbus,可方便接入电站监控系统,支持IEC61850 8-1的特定通信服务映射(SCSM),可实现与新型智能升压变电站系统的缝对接。( IEC61850订货须注明)。

通信管理机功能简介
箱变智能监控装置内置通信管理与光电转换模块,实现光伏发电子系统所属智能设备通信信息的集中和传输,提供8路RS485主站接口,可接入逆变器、智能汇流箱、1-6路视频监控等设备,每个RS485接口可接入设备32台,传输速率300bps- 1 15200bps可配置,传输距离可达1000米,可支持IEC60870-5- 101、1EC60870-5- 103/104、DMP500、Modbus、CDT、9702、私有协议(需提供规约文本)等多种规约。
箱变智能监控装置提供2路光纤以太网接口,可组成自愈式光纤环网。光纤接口为单模或多模SC型(可选ST、FC 等),波长为1310nm,传输距离可达50km,通信协议采用IEC60870-5- 103.面向单个智能没备数据,实现Modbus 到IEC60870- 5- 103的统一转 换和传输,可方便接入目前主流的电站监控系统。
箱变智能监控装置内置通信管理机提供双机冗余,双以太网等多种级联的工作方式,具有灵活的在线、离线调试手段,可靠的升级程序、下载参数及数据查询、报文监视等功能:具备强大的自我诊断与自恢复功能,在受到外界干扰或其他原因导致程序运行出错时,系统能在极短的时间内自行恢复。

技术指标
1、额定数据
a.额定电源电压:直流或交流220V或直流110V (订货及使用时区分规格)
b.额定交流数据:
交流电压:100V/400V /690V
交流电流:5A或1A(订货及使用时区分规格)
额定频率:50Hz
c.热稳定性:
交流电压回路: 长期运行 1.2Un
交流电流回路: 长期运行 2In

装置功耗
a.交流电压回路:每相不大于0.5VA;
b.交流电流回路:In=5A时每相不大于1VA; In= 1A时每相不大于0.5VA;
d.保护电源回路正常工作时, 不大于12W;保护动作时,不大于15W。

环境条件
a.环境温度:
工作:-40C-+70C。
储存:40C-+85C,相对湿度不大于80%,周围空气中不含有酸性、破性或其它腐蚀性及爆炸性气体的防雨、防雷的室内:在极限值下不施加激励量,装置不出现不可逆转的变化,温度恢复后,装置能正常工作。
b.相对湿度:最混月的月平均最大相对湿度为90%,同时该月的月平均最低温度为25C且表面不凝露。最高温度为+40C时,平均最大湿度不超过50%。
C.大气压力: 80kPa- 110kPa (相对海拔高度2km以下)。

抗干扰性能
a.脉冲群干扰试验:能承受GB/T14598.13- 1998规定的频率为1MHz及100kH2衰减振荡波(第一半波电压幅值共模为2.5kV,差模为1kV )脉冲群干扰试验。
b.快速瞬变干扰试验:能承受GB/T14598. 10- 2007第四章规定的严酷等级为A级的快速瞬变干扰试验。
c.辐射电磁场干扰试验:能承受GB/T 14598.9- 2002第四章规定的严酷等级的辐射电磁场干扰试验。
d.静电放电试验:能承受GB/T 14598.14- 1998中4.1规定的严酷等级为III级的静电放电试验。
e.电磁发射试验:能承受GB/T14598.16 - 2002中4.1规定的传导发射限值及4.2规定的辐射发射限值的电磁发射试验。
f.工频磁场抗扰度试验:能承受GB/T17626.8- 2006第5章规定的严酷等级为IV级的工频磁场抗扰度试验。
g.脉冲磁场抗扰度试验:能承受GB/T17626.9- 1998第5章规定的”酷等级为IV级的脉冲磁场抗扰度试验。
h.阻尼振荡磁场抗扰度试验:能承受GB/T17626 10 - 1998第5章规定的严酷等级为N级的阻尼振荡磁场抗扰度试验。
i. 浪涌抗扰度试验:能承受IEC 60255-22- 5:2002第4章规定的严酷等级的浪涌抗扰度试验。
j传导骚扰的抗扰度试验:能承受IEC 60255-22- 6:2001第4章规定的射频场感应的传导骚扰的抗扰度试验。
K.工频抗扰度试验:能承受IEC 60255 -22- 7:2003第4章规定的工频抗扰度试验。

绝缘性能
a,绝缘电阳:各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之间,交流电流回路和交流电压回路之间,用开路电压为500v的测试仪器测试其绝缘电阻值不应小于100MQ
b.介质强度:装置通信回路和24V等弱电输入输出端子对地能承受50Hz, 500V有效值)的交流电压,历时1min的检验无击穿或闪络现象;其余各带电的导电电路分别对地(即外壳或外露的非带电金属零件)之间,交流回路和直流回路之
间,交流电流回路和交流电压回路之间,能承受50Hz, 2800V的直流电压,历时1min的检验无击穿或闪络现象。
C.冲击电压:装置通信回路和24v等弱电输入输出端子对地,能承受1kV(峰值)的标准需电波冲击检验;其余各带电的导电端子分别对地,交流回路和直流回路之间,交流电流回路和交流电压回路之间,能承受5kV(峰值)的标准雷电波冲击检验。

机械性能
a.振动响应:装置能承受GB/T 11287-2000中4.2.1规定的严酷等级为1级振动响应检验。
b.冲击响应:装置能承受GB/T 14537-1993中4.2.1规定的严酷等级为1级冲击响应检验。
c.振动耐久:装置能承受GB/T 11287-2000中4.2.2规定的严酷等级为级据动耐久检验。
d.冲击耐久:装置能承受GB/T 14537-1993中4.2.2规定的严酷等级为1级冲击耐久检验。
e.碰撞:装置能承受GB/T 14537-1993中4.3规定的严酷等级为1级碰撞检验。

测量精度
a.各模拟量的测量误差不超过额定值的土0.5%;
b.功率测量误差不超过额定值的土1%;
c.开关量输入分辨率不大于1ms;

触点容量
a.在电压不大于250V,电流不大于1A, 时间常数为5ms土0.75ms的直流有感负荷电路中,触点断开容量为50W,长期允许通过电流不大于5A。
b.在电压不大于250v,电流不大于2A的交流回路( cos $ =0.4+0.1 )中触点断开容量为250VA,长期允许通过电流不大于5A。

订货须知
订货时应指明
a产品型号、名称订货数征;
b交流电流、电压及频率额定值出
c.电源电压额定值:
d.特殊的功能要求及备品备件工
e.供货地址及时间,
