ZHK-GK系列干式变压器智能温控仪


产品概述

本仪器是我公司为新式风冷干式变压器而设计的新一代干变温控仪.它采用美国生产的单片计算机为控制核心,结合最先进的数据存贮技术设计而成从而使整个产品的性能迈上了-个新台阶。和传统的模拟与数字电路组成的温度控制器相比,本仪器因采用高性能的微电脑控制器,使所需电子元器件的数量减少一半以上,从而使本仪器的电路设计和结构设计大大简化,这样就极大提高了本仪器的运行可靠性。我公司生产的电脑温度控制器,温度设定只需通过面板上的几个按键的设置就可实现,而且设定的参数在停电后永不丢失。本仪器还具有“黑匣子”功能,可记录变压器掉电时刻的线包绕组的温度。在抗干扰方面,本仪器在设计上采用硬件和软件相结合的抗干扰措施.共同监视温控器的工作,从而达到了极强的抗干扰能力。在使用方面,本仪器还具有操作简单、安装方便、维护容易的特点。

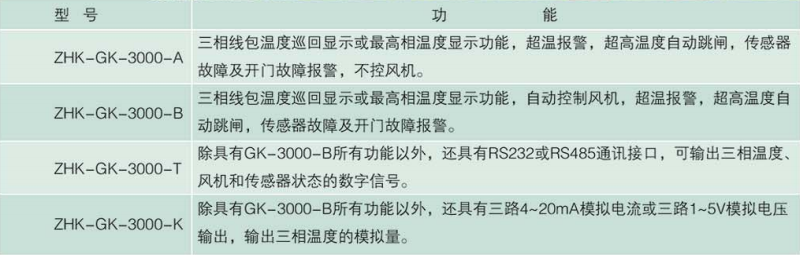

产品型号

技术参数
1测温范围: -30C- 200°C
2测温精度: 0.5%FS+1个字
3分辨率:0.1°C
4工作电压:AC176V一AC242V(50Hz )
5功耗:5V A
6继电器触点容量:10A/ 220V AC
7仪表重量:< 1Kg
8仪表外形尺寸: 160mmx 80mmx 134mm(宽x高x深)
9开孔尺寸152mmx 76mm(宽x高)

产品功能介绍
1具有三相线包温度的巡回显示和最高相温度显示的切换功能。
2风机控制功能:可根据设定的开风机温度和关风机温度自动控制风机的开启和关闭,保证干式安压器在正常温度下安全的工作。当三相线包温度中的最高相温度达到设定的开风机温度时,风机开启,同时面板上“风机”指示灯亮。
3超温报警功能:当三相线包温度中的最高相温度达到设定的超温报警温度时,温控器会发出蜂鸣报警,面板上“超温"灯亮,并通过后板“报警”输出端输出开关信号给超温报警器。
4超高温跳闸功能,当三相线包温度中的最高相温度达到设定超高温跳闸温度时,温控隅会发出蜂鸣报警,面板上"跳
闸"灯亮,并通过后板“跳闸"输出湍输出开关信号给跳闸控制器以切断电源,保护干式变压髒。为防止偶然因素引起的误跳闸,跳闸特设有6秒左右的延时。
5传感器故障自检功能;传感器任何- -相有故障时,面板上“故障”指示灯会亮,温控器内有蜂呜报警,并通过后板“故障”输出端输出开关信号给放障报警器。
        5.1在温度量示区显示H表示该相传感器开路;显示表示该相传感器知路。
        5.2传感器有一相或两 相出现故障时,只根据好的那相传感器温度信号控制风机,三路传感器同时放障时立即打开风机。
6变压器开门故障监测功能:当温控器后板“门信号"两端子知接时,面板上“故障”指示灯会亮温控嬲内有蜂鸣报警,并通过后板“故障”输出端输出开关信号给故障报警器。此端子可与安器防护门上的行程开关或按压开关连接使用。
7参数查阅设定功能: 可通过按键直接查阅。设定开风机温度、关风机温度、超温报警温度、超温跳闸温度、定时开风机时间及本机通信编号。所有设定参数掉电时不丢失。
8手动风机功能:可手动按键开停风机。此功能也可作为测试风机功能使用。
9风机定时启停的功能:用户可在面板上进行0-255个小时任意设置(当设置为时,表示取消此项功能),当到达定时时间后,风机自动运行2分钟后停止。
10“黑匣子”功能,将断电时刻三相温度记最在内存中,以备查询。为了避免再次通电后断电而改变记忆数据,规定断电前温度低于80℃时,不刷新原记录温度。
11模拟检测功能,可手动模拟检测温控器的各项控制功能。
