ZHK-ZGB系列组合式过电压保护器


产品概述

       ZHK- ZGB系列组合式过电压保护器是一种高性能过电压吸收装置,适用于35KV及以下电力系统中,是限制雷电过电压和操作过电压的一种先进的保护电器。主要用于保护发电机、变压器、开关、母线、电动机、并联补偿电容器组等电气设备的绝缘免受过电压的损害。对于相间和相地过电压都能起到有效的保护作用。
       我公司产品的技术标准,主要参考GB11032- -2000《交流无间隙金属氧化物避雷器》、DL/T620- 1997《交流电气装置的过电压保护和绝缘配合》、JB/T10496-2005《交流三相组合式无间隙金属氧化物避雷器》、JB/T10609- 2006 《交流三相组合式有串联间隙金属氧化物避雷器》制订。

型号说明

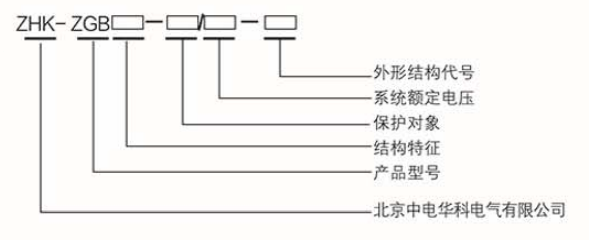

组合式保护器型号说明:
系统额定电压:安装过电压保护器系统的额定电压

结构特征:
1.无间隙组合式过电压保护器
2、串联间隙组合式过电压保护器
保护对象:
A、电站型:适合各种变压器、开关、母线的过电压保护
B、电机型:适合各类电机的过电压保护
C、电容器型:适合各种电容器组的过电压保护
O、电机中性点型:适合电机中性点的过电压保护
外形结构:
F、全封闭结构
T.积木式组合结构
如: ZHK-ZGB1-A10-F为电站型、无间隙组合式过电压保护器,系统额定电压10kV 外形为全封闭结构。

技术参数:

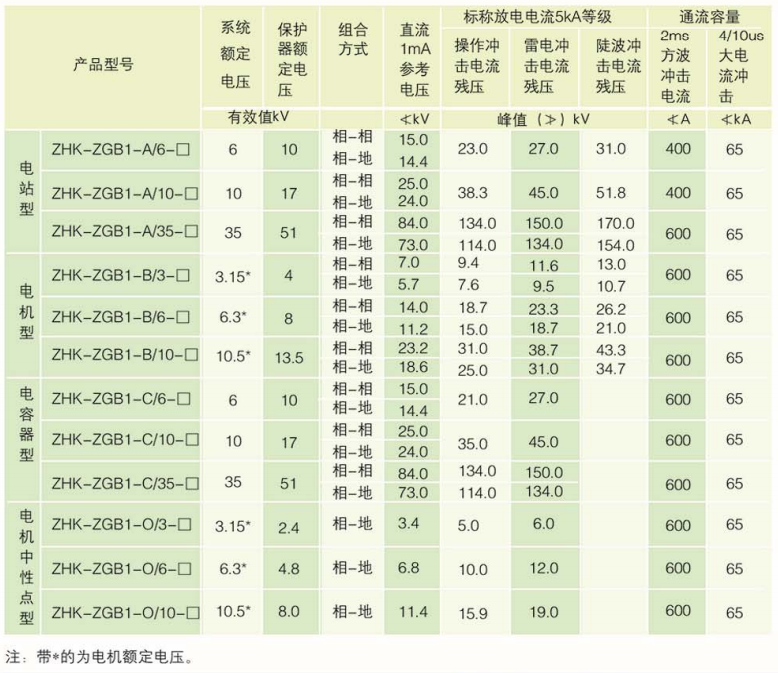

表一:ZHK-ZGB1系列过电压保护器主要技术参数



安装注意事项

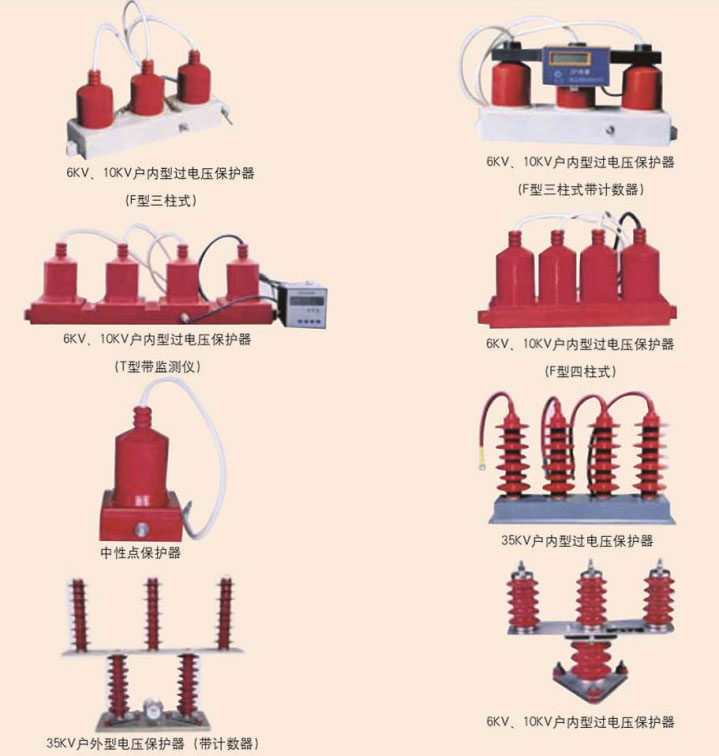

       保护器外形结构见附图2、3、 4、6、7、8。安装前首先核对保护器型号、电压等级是否正确,无误后方可安装。安装时,先将保护器用螺栓固定在安装底座上,然后将接地相(D相)可靠接地,对应的A、B、C相高压引线分别固定在相应的高压接线端子上。两相硅橡胶电缆间的最小距离应大于50mm。


使用与维护
使用环境:
a.环境温度: - 40C~+60C。
b.海拔高度:小于2000m。( 高于2000米请选用高原型产品)。
c.额定频率: 48Hz ~ 62Hz。
d.周围不得有腐蚀性烟气、蒸汽、灰尘、盐雾等污染。
