ZHK-XDW系列端子箱、动力箱


产品概述
       主要用于发电厂及变电所断路器、电压互感器、变压器、计量二次线路终端连接,以及变电所检修电源、工业企业中动力配电箱、动力控制箱、照明箱和端子箱等。箱体采用钢板或不锈钢材料制作,强度好、硬度高、表面美观、密封性好、抗腐蚀性强、寿命长、无须维护,是普通端子箱、配电箱、动力箱最理想的换代产品。防护等级P00- IP65。

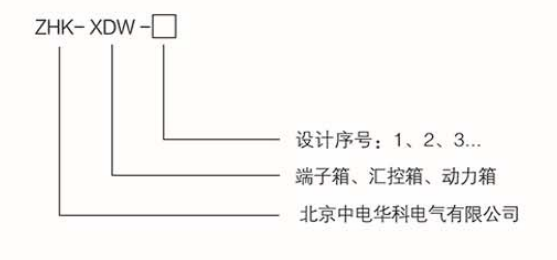

型号定义



外形及安装尺寸

1、门和箱体采用全封闭结构,前后开门。配以R型密封橡胶条和防水槽,箱顶有防雨帽,具有防雨、风、沙、尘、腐的五防功能。
2、箱体.上、下两侧装有专用通气涵道,可形成对流风,起到降温作用,保证箱体内部元件干燥。
3、采用不锈钢门轴,箱门内部装有限位和防反弹机构(选装)。
4、引线敲落孔为可拆卸结构,方便了电缆的引入。
5、箱内照明采用冰箱式结构,门开灯亮,方便检修(选装)。
6、冷钢板制作的箱体表面处理采用静电喷涂处理,喷涂室外粉末,使外观更美观,寿命延长。
7、在潮湿环境或结霜、凝露季节使用的端子箱,可选配装凝露控制器( 选装),杜绝因结霜凝露造成的绝缘下降和短路故障,使用更安全可靠。

使用条件
1、环境温度: -409C~ +709C,日平均温度不超过+35*C;
2、相对湿度:≤95%RH ( 25°C时) ;
3、海拔高度:≤2000m;
4、地震烈度: 8度;
5、安装方式:柜体宜安装在一定高度的基础之上,以利通风。

订货须知
1、箱体的材质;
2、箱体的颜色;
3、箱体内配置端子及元器件型号要求;
4、箱体的IP防护等级;
5、箱体的外形尺寸;
6、其它要求。
