ZHK-FKW系列变压器智能风冷控制柜


产品概述
        电力系统由发电、变电、输电、配电、用电几个环节组成,其中变压器是一个十分重要的元件,它的安全运行对电力系统起着十分重要的作用。变压器在运行过程中,绕组中的铜耗和铁芯中的铁耗都转变为热能,使变压器各个部分的温度升高,变压器的使用寿命主要由绝缘老化程度决定,绝缘老化主要是由温度变化造成的。研究结果表明:在超越设计温度情况下,温度每升高6C,变压器的使用寿命就要减少-半,这便是变压器绝缘老化的六度规则。由此可见温度是影响变压器使用寿命的一个重要指标。

        在110kv、220kv、 330kv、550kv的油浸变压器中,主要采用自然油循环风冷、强迫油循环风冷和强迫油循环水冷三种冷却方式,其中绝大部分采用自然油循环风冷和强迫油循环风冷冷却方式。变压器风冷智能控制柜就是针对这三种冷却方式而设计的智能型控制柜。它可以实现远方自动和就地手动控制方式,并可以把各种信息上传显示和下行控制设定,对变压器整个冷却系统实现最优控制,达到节能和延长散热器使用寿命的目的。

使用环境
1,安装地点:户外、户内
2,周围环境温度
        最高: +70℃
        最低: -40℃
        最大日温差: 25K
日照强度: 0.1w/cm2
3,海拔高度: 3000米以下
4,最大风速: 35m/s
5,地震烈度: 8度
        水平加速度: 0.3g
        垂直加速度: 0.15g
6,污秽等级:III 级(2.8kv/cm )
7,覆冰厚度: 10mm

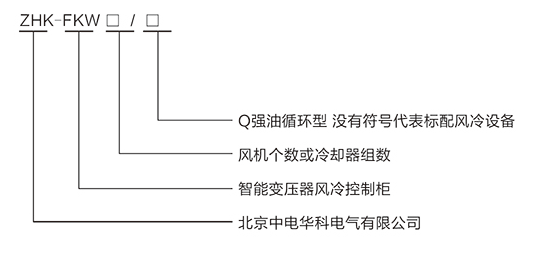

型号含义



功能特点

◆根据不同的使用要求和配置,产品分为普通式、模块式、PLC式,可供用户方便选用。
◆PLC式控制柜使用PLC控制并带有计算机通讯接口,易与上位机连接,可以组网实现遥控、遥测、遥信;具备本地/
远程( PC机)操作、故障诊断、信息反馈、实时监控,适用于各种条件及无人值守电站。
◆控制柜可控制4 ~ 30组散热器冷却风扇,2 ~ 12组冷却器冷却油泵和风扇。
◆控制柜的防护等级为IP54~ IP65。
◆控制柜采用两路独立电源供电,两路电源可任选-路工作或备用。当-路电源出现故障时,另路电源能自动投入。
◆当变压器投入或退出电网运行时,可随变压器使风机自动投入或退出运行。
◆风机可根据需要进行手动或自动控制。
◆控制柜配有风机的过载及短路保护装置。
◆工作电源:三相四线交流双路电源输入AC380V土15%;
◆直流输入DC1 10V + 20%或DC220V士20%;
◆耐压强度:≥AC2500V/1min;
◆绝缘性能:≥100MQ ;
◆通信接口:标准RS485隔离串口; Modbus通信协议;
◆进口(合资)断路器:柜内开关元件质量稳定可靠:
◆西门子PLC抗电磁干扰性能:符合GB/T 14598标准规定;
◆温湿度传感器:高集成:测温精度: +0.3%; 测湿精度: +2%;温度量程: -40C-+120C; 湿度量程: 0~ 100%RH

外形与地基安装图

控制柜采用25或2.0mm不锈钢板弯制焊接而成,柜内双层封闭门,能够防尘、防雨,
尺寸为: W×D×H(宽×深×高)。 根据变压器冷却器组数不同,柜体尺寸会有一定调整。

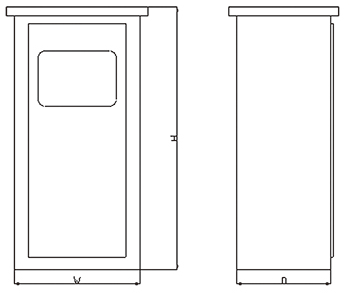

柜体示意图





订货须知

1、控制柜请注明落地安装或者变压器本体壁挂式安装。
2、请提供变压器冷却形式
3、请提供冷却器组数
4、请提供冷却风机个数及功率
5、强油循环型需提供油泵个数及功率
6、如需与远方通讯请提供通讯规约
7、如需远方控制请提供控制接点及端子排图
8、如需精确控制请提供温度和负载的模拟量
9、特殊工况控制可按照用户特殊要求进行加工制作
