ZHK-PXH系列偏磁式消弧线圈成套装置


产品概述

       我国城市电网及厂矿企业的中压系统,大部分为中性点不接地(即小电流接地)系统。这种系统在发生单相接地时,电网仍可带故障运行,这就大大降低了运行成本,提高了供电系统的可靠性,但这种供电方式在单相接地电流较大时容易产生弧光过电压和相间短路,给供用电设备造成了极大的危害。防止这种危害的方法之-就是在中性点和地之间串接一个电抗器,这个电抗器也就是通常所说的消弧线圈。它能有效地减少接地点电流,从而达到自动熄灭电弧的目的。

       我公司生产的ZHK-PXH(C)偏磁式消弧线圈自动跟踪补偿控制系统主要应用于6kV~66kV中性点不接地电网中,当电网发生单相接地时,本系统用来自动跟踪补偿电网中单相接地电容电流。对电网电容电流自动实施最佳补偿。使故障点残流小于5A,可有效抑制弧光过电压,预防由此而引发的相间短路等故障。本系统可根据用户要求,整定为用户要求理想状态。

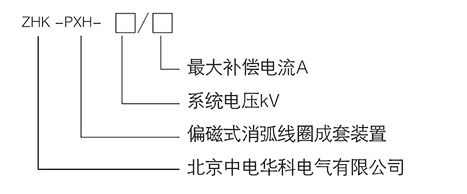

型号定义



产品特点
1、本体电感瞬间连续可调,调节速度快;
2、本体全静态结构,内部无任何机械运动部件,无触点、可靠性高,使用寿命长;
3、控制器选用TI公司DSP芯片控制,采用大屏幕点阵液晶显示器,显示运行状态和参数,电磁兼容指标达到IV级,稳定可靠;
4、调节精度高,响应速度快微机实时检测电网电容电流,测量精度高;利用施加直流励磁电流,改变铁芯上的磁导,可以带高压状态以毫秒级速度调节电抗值,响应速度快,补偿响应时间不超过20ms;并具有电容电流追忆和自检功能;
5、 动态补偿,无须阻尼电阻;
6、调节范围大:补偿电流调节范围大,上下限之比最大可达10倍;
7、电控无级连续、静态可调。


工作原理
       系统采用交流线圈内布置一个磁化铁芯段,通过施加直流励磁电流改变铁心的磁导,从而实现电感的连续可调。当电网发生单相接地时,该系统能瞬间调整电感,补偿接地电容电流。该系统以电控无级连续、静态可调的优良技术性能,领先于行业。

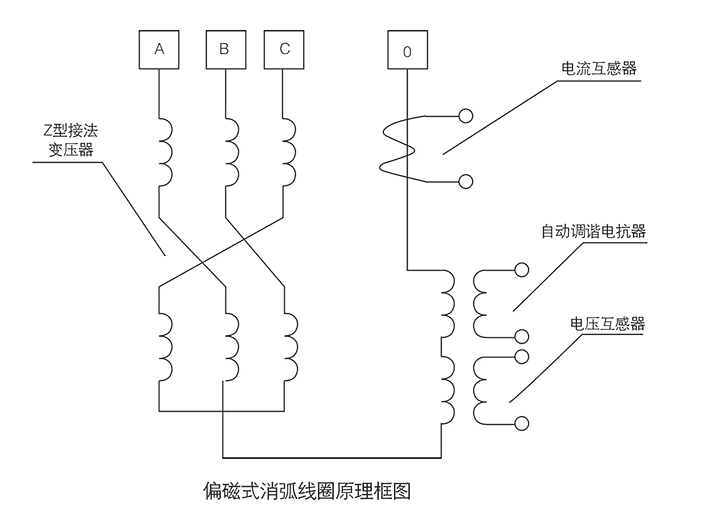

       下图所示为偏磁式消弧线圈原理框图,其基本原理是利用施加直流励磁电流,改变铁芯的磁阻,从而达到改变消弧线圈电抗值的目的,它可以带高压以电的速度调节电感值。在电网正常运行时,不施加励磁电流,将消弧线圈调整到远离谐振点的状态,避免串联谐振过电压的产生,而无须阻尼电阻,同时实时检测电容电流的大小,当电网发生单相接地故障后,瞬间调节消弧线圈,实施最佳补偿。





成套装置的组成
1、微机控制柜;
2、偏磁式消弧线圈本体;
3.、如果是6kV和10kV系统则还有接地变压器;如为35kV、66kV系统或发电机中性点则没有接地变压器;
4、其他附件:如避雷器、隔离开关及电力电缆等。

使用条件
1、海拨高度:≤2000m;
2、环境温度:-10°C~ +40°C,通风良好;
3、相对湿度:≤90%RH ( 25°C) ;
4、按装场所:空气中不应含化学腐蚀气体和蒸汽,无爆炸性尘埃,无导电尘埃;
5、无剧烈震动和冲击,垂直度不超过5度。
特殊使用条件,请在订货时详细提出

定货须知
1、使用条件
使用地的海拔高度、环境温度及在户外还是户内使用。
2、系统运行条件
是否为发电机中性点及系统电压等级。
3、接地变压器运行参数
额定容量、额定电压、高压分接范围、连接组别、额定中性点电流、零序阻抗或阻抗电压(带二次时)二次侧额定容量、二次侧额定电压、绝缘水平。
4、消弧线圈运行参数
额定容量、额定电压、补偿电流调节范围、绝缘水平。
5、油浸产品还是干式产品
干式产品是否带外壳以及外壳的技术要求和防护等级。
6、是否配接地选线装置,及母线段数和馈线支数。
7、控制柜要求
柜体尺寸、颜色(色标号及色标厂家)、柜体开门为内扣还是外扣。
8、其他性能参数要求。
