ZHK-XH系列调匝式消弧线圈成套装置


产品概述
调匝式消弧线圈是采用有载调压开关调节电抗器的抽头以改变电感值。电网正常运行时,通过实时测量流过消弧线圈电流的幅值,计算出电网当前方式下的对地电容电流,根据预先设定的最小残流值,由控制器调节有载调压分接头到所需要的补偿档位。当发生接地故障后,补偿接地时的电容电流,使故障点的残流可以限定在设定的范围之内。

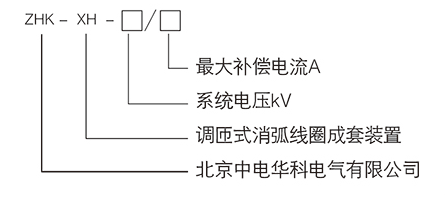

型号定义



产品特点
1、结构简单,操作方便,噪音低;
2、对电网运行方式的变化进行自动跟踪;
3、接地补偿时间做到零秒响应;
4、装置采用内嵌式工控机作为核心,功能强大,可靠性高;
5、大屏幕液晶汉字显示技术,直观、清晰、易于理解。

性能指标
环境条件:温度-20℃ ~ +45℃;
海拔 3000m;
相对湿度 90% RH;
大气压力80Kpa- 110Kpa;
无腐蚀性气体及导电尘埃;
2、适用电压等级: 6Kv、 10Kv、35Kv、66KV;
3、故障响应时间零秒响应;
4、电容电流测量误差 2% ;
5、调节级数 24级;
6、单相接地故障时残流 5A;
7、单相接地故障时补偿电网脱谐度 10% (与接地残流设定值有关)。


订货须知
订货时需提供以下信息:
1、系统电压;
2、最大补偿电流指系统电容电流最大值;
3、接地变压器(若有)、消弧线圈的绝缘形式(干式或油浸式)
4、接地变是否需要二次绕组及其容量;
5、安装方式:
      a、集中式:接地变压器、消弧线圈集中在一个箱体内, 中心屏在主控室内;
      b、分散式:接地变压器、消弧线圈在户外安装,中心屏在主控室内;
6、是否选用小电流接地选线功能,选用时需告知变电所出线路数,零序互感器内径尺寸;
7、柜体的IP防护等级;
8、订货时请告知箱体及中心屏尺寸及颜色。
