ZHK-ZNB系列变压器中性点间隙接地保护


应用范围
中性点的运行方式不同,其技术特性和工作条件也不同,因而对运行的可靠性、设备绝缘及其保护措施的影响和要求也不一样。
ZHK-ZNB型变压器中性点间隙接地保护装置专用于110KV、220KV、330KV电力变压器中性点,以实现中性点接地或不接地两种不同的运行方式而设计的,从而避免变压器中性点因受雷电冲击和故障引起电压升高、对变压器绝缘造成损害。此产品可以广泛应用于电力、冶金、化工、煤炭行业。

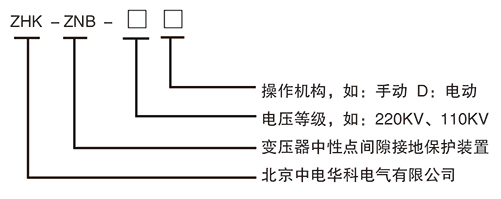

型号含义



使用环境条件
1.安装地点:户外。
2.产品结构:组合式柱上设备
3.周围空气温度:
最高温度:+559C
最低温度:-40°C
最大日温差: 25K
日照强度: 0.1W/cm2
4.海拔高度:2000m
5. 最大风速:35m/s
6.地震烈度: 8度
水平加速度:0.3g
垂直加速度:0.15g
7,污秽等级: 11级(2.8KV/cm)
8,覆冰厚度: 10mm

技术数据

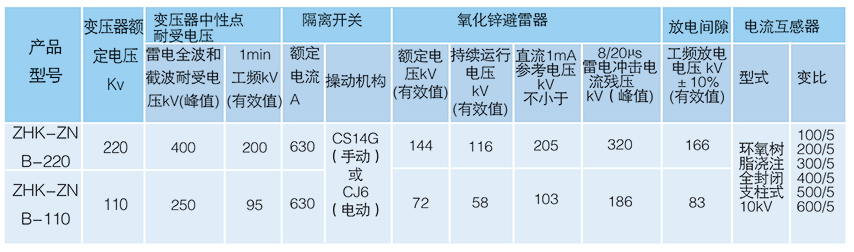

ZHK-ZNB型变压器中性点间隙接地保护装置如果单相姐弟隔离开关采用GW13系列的技术数据如下表:

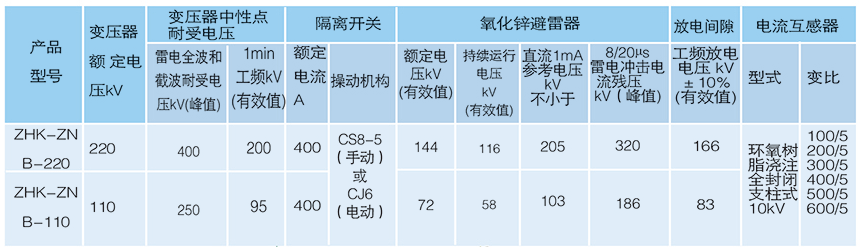

ZHK-ZNB型变压器中性点间隙接地保护装置如果单相姐弟隔离开关采用GW8系列的技术数据如下表:



外形与地基安装图
1.变压器中性点电流互感器一般装设在变压器出线套管上,不包括在本装置内。
2.订货时应告知变压器额定电压,电流互感器变比,隔离开关额定电流、操作机构形式,氧化锌避雷器额
定电压等参数。当未具体指定时,将按本手册技术数据标准配置交货。
3.电流互感器二次侧设0.5/10P两个次级。供测量保护使用。不用时应将其短路。
4.连接到变压器中性点的导线截面和型式由用户决定。

外形及安装尺寸

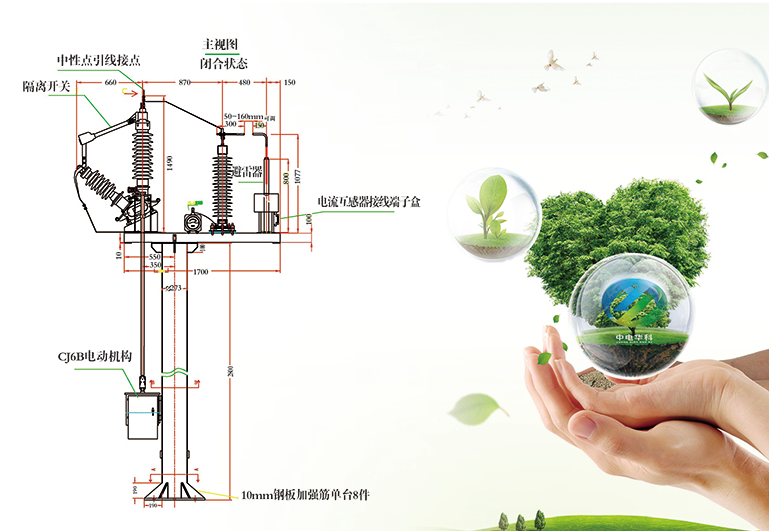

110KV的中性点接地保护装置外形尺寸(电动机构)

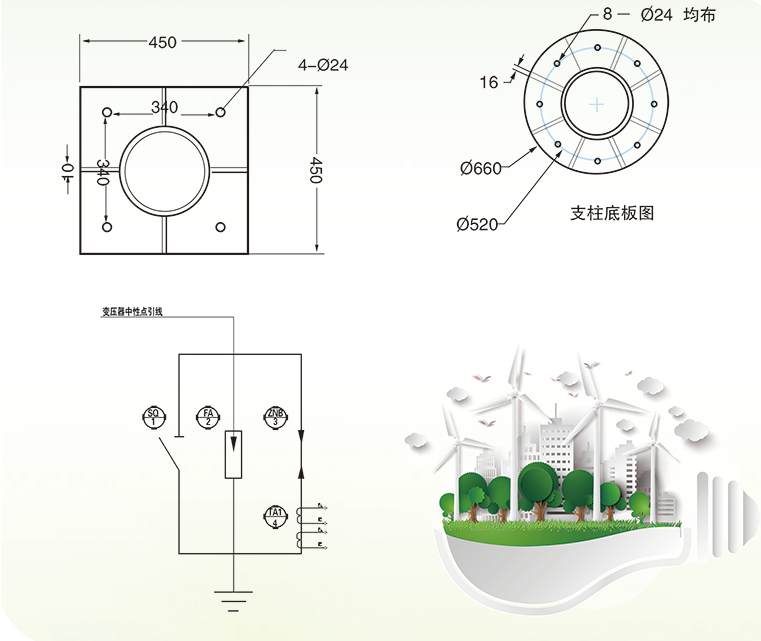

110kv的中性点姐弟保护装置安装尺寸




运输及储存
1. ZHK-ZNB型变压器中性点间隙保护成套装置装箱运输。
2.运输中应防雨、轻放、向上直立、防碰。
3,存放时应保持直立状态,存放地点环境温度在-40℃~ +55℃范围内,不允许有易燃易爆性气
体及化学物质。
